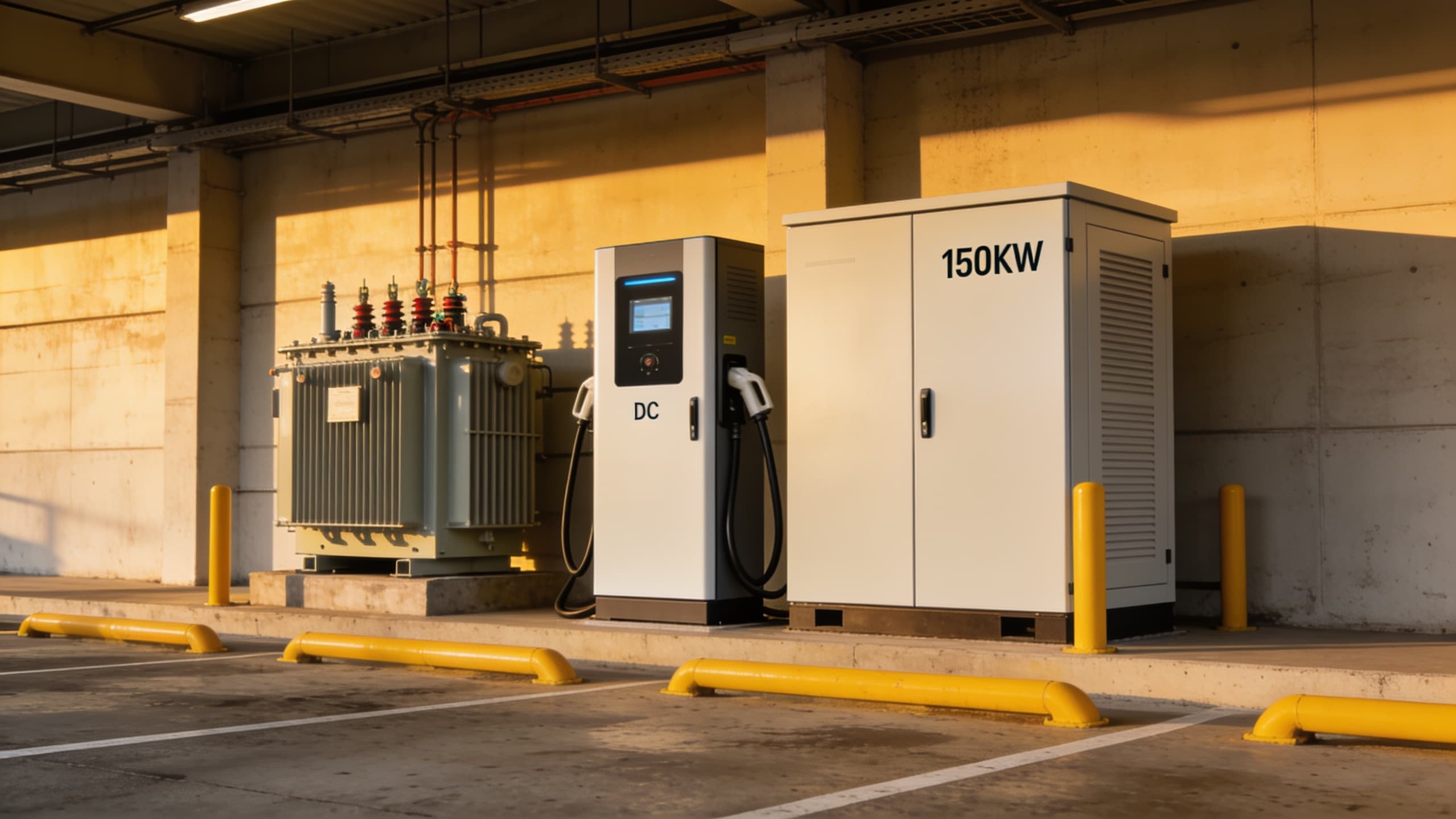

Carregador 150kW: transformador de 225 kVA basta mesmo?

Transformador de 225 kVA basta para um carregador 150kW? Para um equipamento isolado, sim: com rendimento de cerca de 95% e fator de potência próximo de 0,98, a demanda aparente fica em torno de 160 kVA, o que cabe em 225 kVA com folga. Dois carregadores a plena potência exigem bem mais que isso, e a decisão só é segura quando as premissas estão escritas na proposta.

A placa do carregador informa kW, mas o transformador trabalha em kVA, e a conversão depende de rendimento, fator de potência e margem de operação. Quando o projeto copia uma tabela genérica em vez de partir da ficha técnica do equipamento de eletropostos DC Fast e da demanda contratada, o erro aparece tanto em Minas Gerais quanto no restante do país, justamente quando a expansão da recarga rápida está acelerando e as obras de subestação ficam mais caras.

Neste guia, você vai entender como converter kW em kVA com premissas declaradas, descobrir quais tamanhos comerciais de transformador cobrem um, dois ou três carregadores, e saber como evitar pagar por potência ociosa ou por uma obra que não era necessária, inclusive quando há gestão de carga ou armazenamento.

Por que a placa de 150 kW engana quem só soma potências?

Quem compara um carregador 150kW com outro costuma olhar só o número estampado na placa. O problema é que esse número mostra quanta potência chega ao veículo, e não quanto o transformador precisa suportar da rede.

Essa diferença costuma aparecer tarde demais, quando o equipamento já está na obra. Ao dimensionar um transformador para carregador de veículo elétrico 150kW, o cálculo começa pela potência aparente, não pela potência ativa.

kW é o que o carro recebe. kVA é o que o transformador carrega.

O kW é a potência ativa, a parcela que realmente vira energia na bateria. O kVA é a potência aparente, que soma a parcela ativa com a energia que circula sem ser entregue ao veículo.

A ligação entre as duas está no fator de potência. Na prática, kVA = kW ÷ fator de potência. Como o carregador DC faz conversão eletrônica, o rendimento e o fator de potência entram na conta.

Um exemplo com números redondos: 150 kW entregues à bateria, rendimento de 95% e fator de potência de 0,95. Nesse cenário, a entrada fica em torno de 165 kVA, antes de qualquer margem de projeto.

Por que somar as placas engana?

Somar os kW de cada equipamento e comparar com a capacidade do transformador parece lógico. Essa conta ignora o fator de potência, o rendimento e a folga necessária para a operação.

Nem todos os pontos operam no pico ao mesmo tempo. Ainda assim, em projetos que acompanhamos, a folga foi definida pelo cenário de carga máxima, porque a rede não pode falhar justamente quando a estação está cheia.

O orçamento que chegou na obra sem folga

Já vimos um orçamento fechado com transformador dimensionado pela soma das placas, sem considerar fator de potência. Na hora da instalação, a capacidade ficou abaixo do necessário.

A obra parou para redimensionar o ramal e trocar o equipamento. O custo não estava só no transformador: entraram cabos, proteção, disjuntores e um novo prazo com a concessionária.

Como dimensionar sem chutar

• Parta da potência ativa do equipamento, considerando a condição real de operação.
• Converta para kVA usando o fator de potência e o rendimento informados pelo fabricante.
• Considere a ocupação prevista da estação e deixe espaço para expansão.
• Confirme o ponto de conexão com a concessionária e as normas aplicáveis, como a ABNT NBR 5410 para instalações de baixa tensão.

Se o projeto ainda está no papel, vale conversar com quem já instalou eletropostos DC Fast em Belo Horizonte. Cada configuração de potência muda o tamanho do transformador necessário.

Antes de fechar qualquer orçamento, peça ao fornecedor a potência de entrada em kVA, não apenas a de saída em kW. Essa linha é a que define se a obra andará no prazo.

Como converter 150 kW em kVA sem chutar o número?

Por que 150 kW não significa 150 kVA?

Quem lê a placa de um carregador de 150 kW costuma pensar em um transformador de 150 kVA. Essa é a conta mais comum e também a mais arriscada.

O kW é a potência ativa, a parcela que efetivamente vira energia na bateria. O kVA é a potência aparente, que o transformador precisa suportar. A diferença vem das perdas do conversor e do fator de potência.

Na prática, a placa do equipamento costuma informar a potência de saída em kW, que é a grandeza comercial que o cliente compara entre modelos. Já a potência de entrada, em kVA ou em corrente nominal, nem sempre aparece de forma destacada. Por isso, antes de qualquer conta, vale procurar na ficha técnica os dados de entrada: tensão nominal, corrente máxima e, quando disponível, a potência aparente. Esses três números já dizem muito sobre o tamanho real da alimentação que o local precisa oferecer.

Quais premissas sustentam o cálculo

Toda estimativa depende de premissas declaradas. Neste exemplo, usamos valores típicos de estações DC, sem referência a um equipamento específico:

• Rendimento do carregador: 0,95
• Fator de potência: 0,98
• Margem de operação: 80%

Passo a passo: da potência de saída ao kVA comercial

O cálculo parte dos 150 kW entregues ao veículo e segue até o tamanho do equipamento que se compra. Cada etapa aparece na tabela abaixo.

Etapa	Cálculo	Resultado
1. Potência de saída	Dado do carregador	150 kW
2. Potência de entrada	150 ÷ 0,95	157,9 kW
3. Potência aparente	157,9 ÷ 0,98	161,1 kVA
4. Potência com margem	161,1 ÷ 0,80	201,4 kVA
5. Tamanho comercial	Próximo valor de linha padrão	225 kVA

O resultado intermediário de cerca de 161 kVA é a demanda real do carregador. Ele ainda não é o número a comprar.

Como as premissas alteram o resultado final

Vale perguntar o quanto o resultado depende de cada premissa. Se o rendimento cair para 0,93 e o fator de potência para 0,92, a potência aparente sobe para cerca de 172 kVA e, com a margem de 80%, chega a aproximadamente 214 kVA. O tamanho comercial continua sendo 225 kVA. Ou seja, mesmo com perdas maiores, o transformador escolhido não muda.

Já a margem de operação tem efeito bem mais forte. Mantendo a mesma potência aparente de 161 kVA, uma margem de 70% resulta em cerca de 230 kVA, o que obriga a subir para o transformador de 300 kVA. Esse exemplo mostra que, na maioria dos casos, a decisão de dimensionamento se concentra mais na margem adotada do que na diferença entre um rendimento e outro. Por isso, a margem deve ser definida com critério e registrada no projeto, não escolhida de forma intuitiva.

Por que a margem de 80% muda o tamanho do transformador?

Transformador operando no limite constante esquenta, envelhece mais rápido e perde folga para variações de carga. Por isso, a prática é dimensioná-lo para que a carga fique em torno de 80% da capacidade nominal.

Dividindo 161 kVA por 0,80, chegamos a cerca de 201 kVA. Como esse valor não existe como linha padrão de catálogo, o próximo tamanho comercial disponível é 225 kVA.

Em projetos que acompanhamos, essa folga costuma ser bem recebida quando o local prevê um segundo carregador no futuro.

Checklist antes de pedir orçamento

Para que a estimativa inicial seja útil na conversa com fornecedores e com a distribuidora, alguns dados devem estar em mãos:

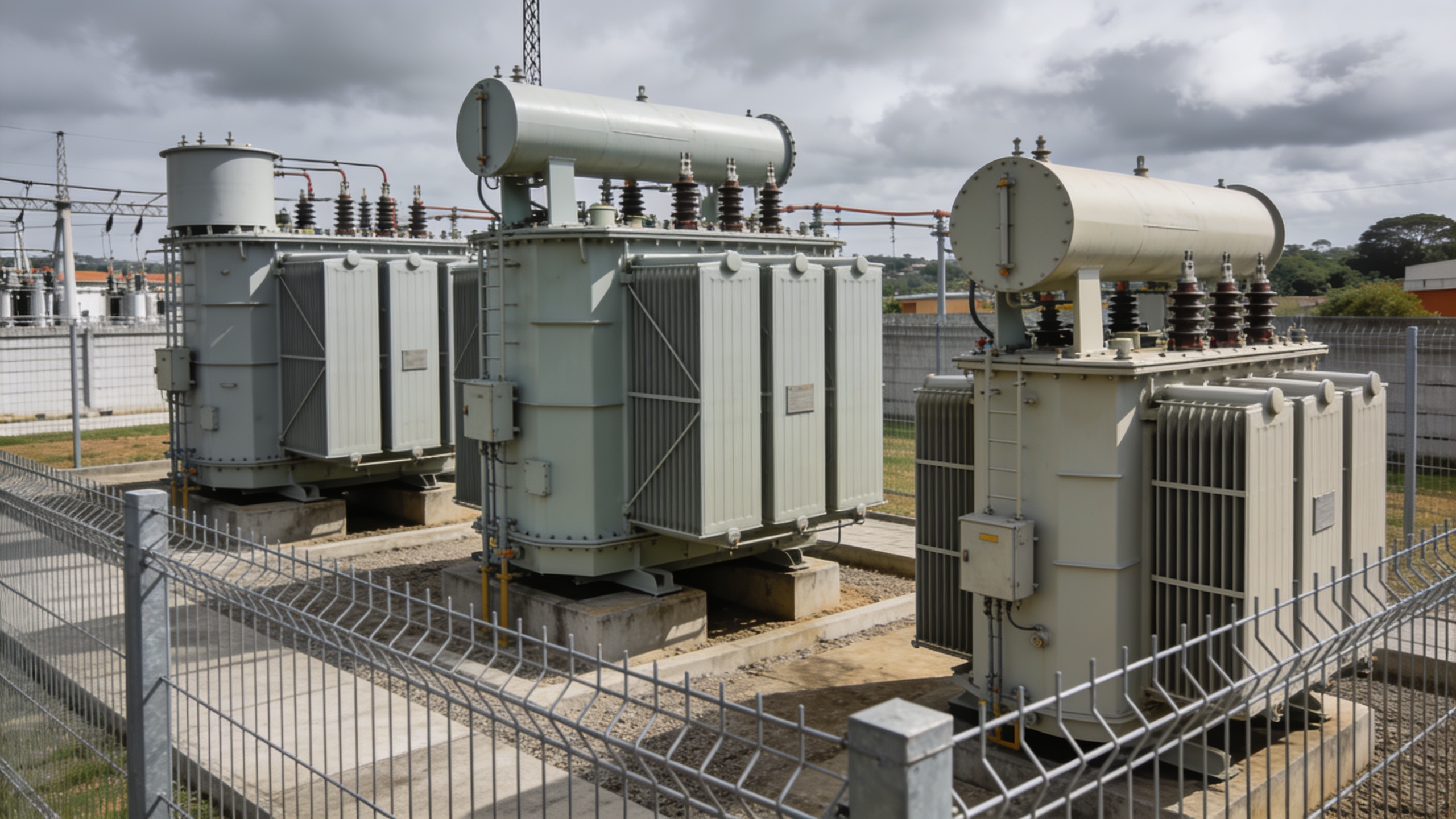

Qual transformador comercial cobre um, dois ou três carregadores?

Escolher o transformador antes de comprar os carregadores é uma das decisões que mais pesam no orçamento de um eletroposto. Em projetos que acompanhamos, a dúvida costuma ser a mesma: qual tamanho comercial atende um, dois ou três carregadores de 150 kW sem desperdiçar investimento?

Quanto um carregador de 150 kW realmente puxa da rede?

A potência de saída de 150 kW não é a potência que o carregador consome da rede. Com rendimento típico em torno de 95%, a entrada fica perto de 158 kW.

Somando o fator de potência, cada carregador pede cerca de 160 kVA em carga plena. Esse é um número de partida para o planejamento. O valor exato vem da ficha técnica do fabricante.

Um carregador: por que o 150 kVA não serve

O transformador de 150 kVA fica abaixo da demanda de um único carregador em potência total. Ele só funcionaria com o equipamento limitado a um patamar menor, o que raramente é a proposta.

Com um carregador, o 225 kVA oferece folga de cerca de 40% sobre a carga plena. Essa folga cobre também iluminação e climatização da área, por isso é o ponto de partida mais comum.

Dois carregadores: a folga do 300 kVA desaparece

Dois carregadores em plena carga somam cerca de 320 kVA. O 300 kVA não comporta essa soma, mesmo sem nenhuma carga auxiliar.

O 500 kVA resolve o cenário com folga de aproximadamente 55%, suficiente para absorver o consumo do prédio e uma eventual expansão. A alternativa é manter o 300 kVA com gestão de carga limitando a soma das potências.

Três carregadores: quando a folga some de vez

Três carregadores em plena carga chegam a cerca de 480 kVA. Mesmo o 500 kVA fica com margem de apenas 4%, sem espaço para iluminação, ar-condicionado ou crescimento.

Nesse caso, dimensionar sem gestão de carga significa operar sempre no limite. Por isso, a conversa com o cliente costuma migrar para a limitação da potência simultânea.

Quando a gestão de carga muda a conta

A gestão de carga divide a potência disponível entre os carregadores em tempo real. Assim, a soma das saídas nunca ultrapassa o limite definido para o transformador.

Considere um limite de 225 kW de saída total, o que equivale a cerca de 240 kVA na entrada:

• 1 carregador: o 225 kVA atende com folga.
• 2 carregadores: o 300 kVA atende, com os dois dividindo a potência disponível.
• 3 carregadores: o 300 kVA atende, com redução da potência simultânea de cada equipamento.

A diferença de custo entre um 300 kVA e um 500 kVA, somada à eventual adequação da subestação, pode pesar mais que a limitação de potência em horários de pico. Ainda assim, o resultado depende da tarifa, da demanda contratada e do perfil de uso.

Como fechar a escolha com segurança

Os valores apresentados são referência para planejamento, não substituem o cálculo de projeto. O dimensionamento deve seguir a ABNT NBR 5410 e as normas vigentes, além do projeto assinado pelo responsável técnico.

Se você é integrador ou revendedor e atende projetos com mais de um carregador, o programa de parceiros da Mova pode ajudar a estruturar essas propostas. Para projetos na região de Belo Horizonte, veja também nosso trabalho em eletropostos em Belo Horizonte.

Os dois números da ficha técnica que mudam o transformador

Quem já leu muitas fichas técnicas de carregadores DC sabe que a primeira página traz vários números de destaque. Dois deles, porém, definem o tamanho do transformador que você vai precisar: o rendimento e o fator de potência.

Por que 150 kW não significa 150 kVA

O carregador entrega potência ativa, medida em kW, para a bateria. O transformador, por sua vez, é dimensionado em kVA, a potência aparente que ele precisa suportar do lado da rede.

A relação básica é kVA = kW ÷ FP. Com fator de potência 0,95, um carregador de 150 kW exige cerca de 158 kVA apenas para a parcela ativa.

O rendimento entra na mesma conta. Se o conjunto rende 95%, 150 kW úteis pedem cerca de 158 kW da rede. Com FP 0,95, isso corresponde a aproximadamente 166 kVA.

Onde encontrar cada número na ficha

• Rendimento: costuma aparecer como "eficiência" ou "eficiência máxima", quase sempre com a condição de carga ao lado.
• Fator de potência: aparece como "FP", "cos φ" ou "power factor", frequentemente junto a uma faixa de tensão.
• Potência de entrada: valor em kVA consumido da rede. É o número que interessa para o dimensionamento, e nem sempre está na capa.

Valor nominal não é o mesmo que carga parcial

O valor nominal é medido com o equipamento na potência máxima. É a referência que aparece em destaque no catálogo.

Em carga parcial, o comportamento muda. Muitos conversores perdem rendimento quando trabalham longe da potência nominal, e o fator de potência também pode variar. Um carregador operando a 30% não tem as mesmas perdas que a 100%.

Por que o mesmo equipamento pode ter dois números

Isso não significa que o fabricante esteja enganando. Ele pode escolher condições diferentes: tensão de entrada, temperatura ambiente, nível de carga e método de medição.

Por isso um rendimento de "até 96%" pode ser verdadeiro e, ainda assim, não representar a sua operação. A pergunta certa é: em que condição esse número foi medido?

Para transformadores de potência, a referência técnica no Brasil é a ABNT NBR 5356, que trata de ensaios e perdas. Vale usá-la como base ao cobrar os dados do fornecedor.

O que pedir por escrito antes de fechar a compra

Não aceite apenas o número de capa. Solicite formalmente:

1. Rendimento e fator de potência em carga nominal, com a tensão de entrada informada.
2. Potência de entrada em kVA na carga nominal, e não só a potência de saída.
3. Valores em carga parcial, para entender o comportamento em dias de menor uso.
4. Condições de ensaio: temperatura, tensão e método de medição.

Nos projetos que acompanhamos, o erro mais comum é justamente este: o orçamento parte do número de kW da capa e o transformador acaba subdimensionado. Alinhar essas premissas no início evita retrabalho. Se quiser revisar o seu caso, o caminho pode começar em /parceria.

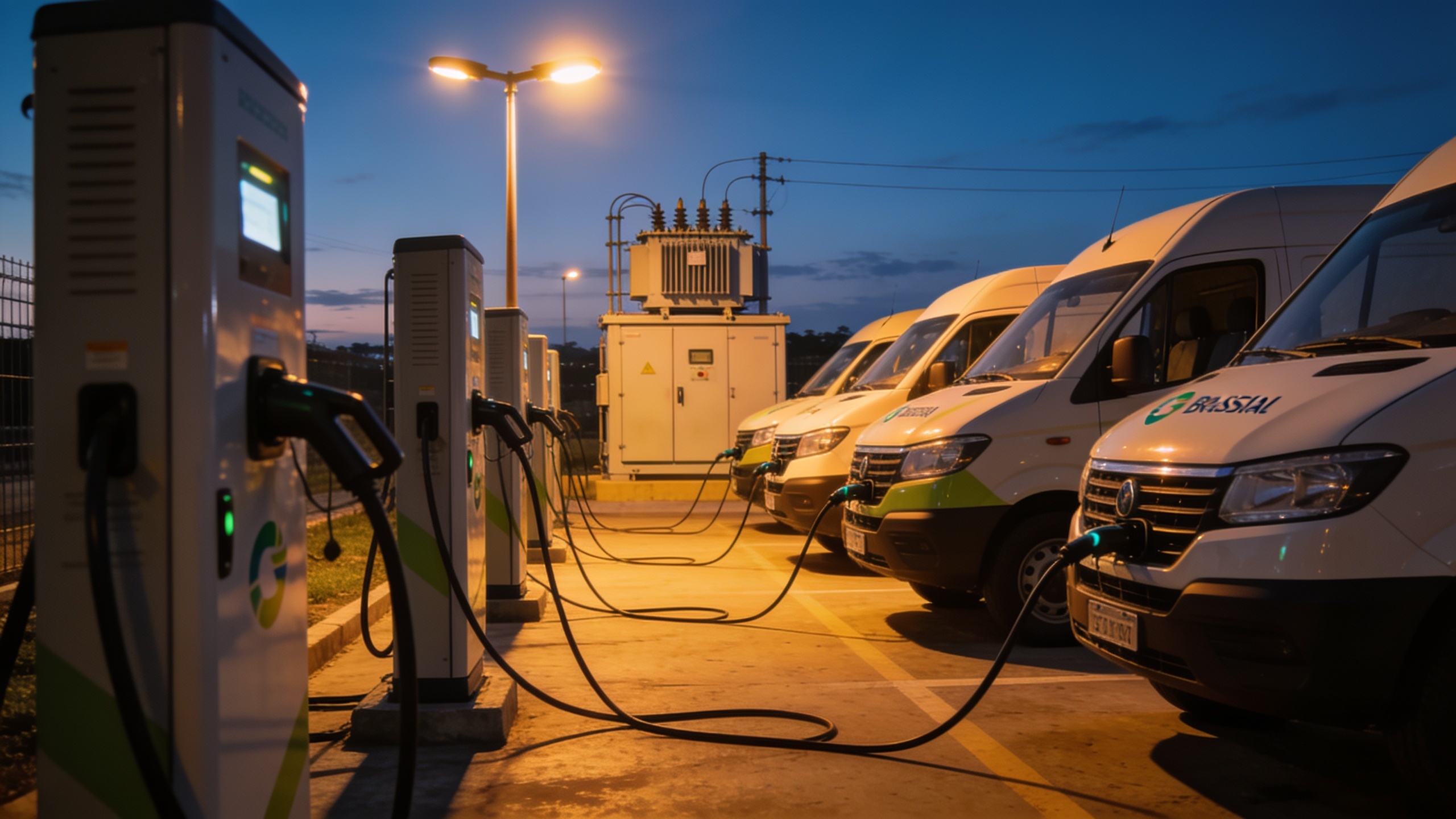

Quando um transformador de 225 kVA vira gargalo na operação?

Quando um transformador de 225 kVA entra em um projeto de recarga, a conta inicial costuma parecer confortável. Em campo, porém, o limite raramente aparece no primeiro dia. Ele surge quando o uso real começa a se encontrar com a potência instalada.

O gargalo está no horário, não só na potência nominal

Um carregador de 150 kW, com fator de potência próximo de 0,95, puxa algo em torno de 158 kVA na saída de potência máxima. Um único equipamento já ocupa boa parte da capacidade do transformador. Quando dois ou três carregam ao mesmo tempo, a conta deixa de fechar.

O que pesa é a simultaneidade. Em projetos que acompanhamos, os picos se concentram em janelas parecidas: final da tarde, troca de turno e madrugada, quando a frota de táxis, aplicativos ou logística retorna para recarregar.

A esses carregadores somam-se outras cargas do mesmo ramal:

• Climatização da área de espera, do escritório ou da loja de conveniência, que costuma ligar justamente no horário de calor.
• Iluminação de pátio e estacionamento, acionada ao anoitecer.
• Outros equipamentos compartilhando o mesmo quadro, como bombas, portões e sistemas de segurança.

Dimensionar pela soma das potências nominais ignora esse comportamento. A NBR 5410, que trata das instalações elétricas de baixa tensão, orienta o cálculo de demanda com fatores que refletem o uso provável dos circuitos, e não apenas a capacidade máxima de cada carga.

Quais sinais mostram que o transformador já está no limite?

O transformador raramente avisa com um alarme claro. Os sintomas aparecem aos poucos, e muitos são confundidos com problemas do carregador.

• Queda de tensão nos terminais durante o pico, com sessões que interrompem ou carregadores que reduzem potência sem motivo aparente.
• Desligamentos por proteção, como disjuntores de entrada que atuam nos horários mais carregados.
• Aquecimento do equipamento e do quadro, com cheiro de isolante ou temperatura alta ao toque na carcaça.

Os limites de tensão em regime permanente, que definem as faixas adequada, precária e crítica, são estabelecidos pela ANEEL no Módulo 8 do PRODIST.

Quedas recorrentes fora desses limites indicam que a rede de alimentação ou o transformador estão operando no fim da folga. Medir a tensão nos horários de pico é mais útil do que medir em horário comercial calmo.

Por que o problema costuma aparecer só depois de alguns meses?

No primeiro mês, normalmente há poucos veículos, uso espalhado e carregamentos lentos. O transformador trabalha com folga e tudo parece funcionar bem.

O cenário muda quando a frota cresce. Cada novo veículo cadastrado aumenta a chance de dois carregadores operarem juntos no mesmo pico. Um aumento modesto de usuários pode produzir uma mudança grande na curva de carga.

Por isso, o gargalo é frequentemente atribuído a falha do equipamento, quando na verdade é consequência do crescimento. Quem acompanha a operação percebe o padrão quando compara a curva de consumo mês a mês.

Como antecipar o gargalo antes que ele afete a operação?

Algumas práticas ajudam a evitar a surpresa. Registrar a carga real por hora nas primeiras semanas, por exemplo, mostra o pico verdadeiro da operação, não o pico imaginado no projeto.

Outra prática é planejar a expansão antes da necessidade. Definir gatilhos, como ocupação média acima de determinado percentual da capacidade no horário de pico, permite decidir sobre ampliação, gerenciamento de carga ou nova entrada com tempo suficiente.

Em operações como a de eletropostos em Belo Horizonte, onde a demanda pode crescer rapidamente em poucos meses, essa leitura periódica faz diferença no custo final da solução.

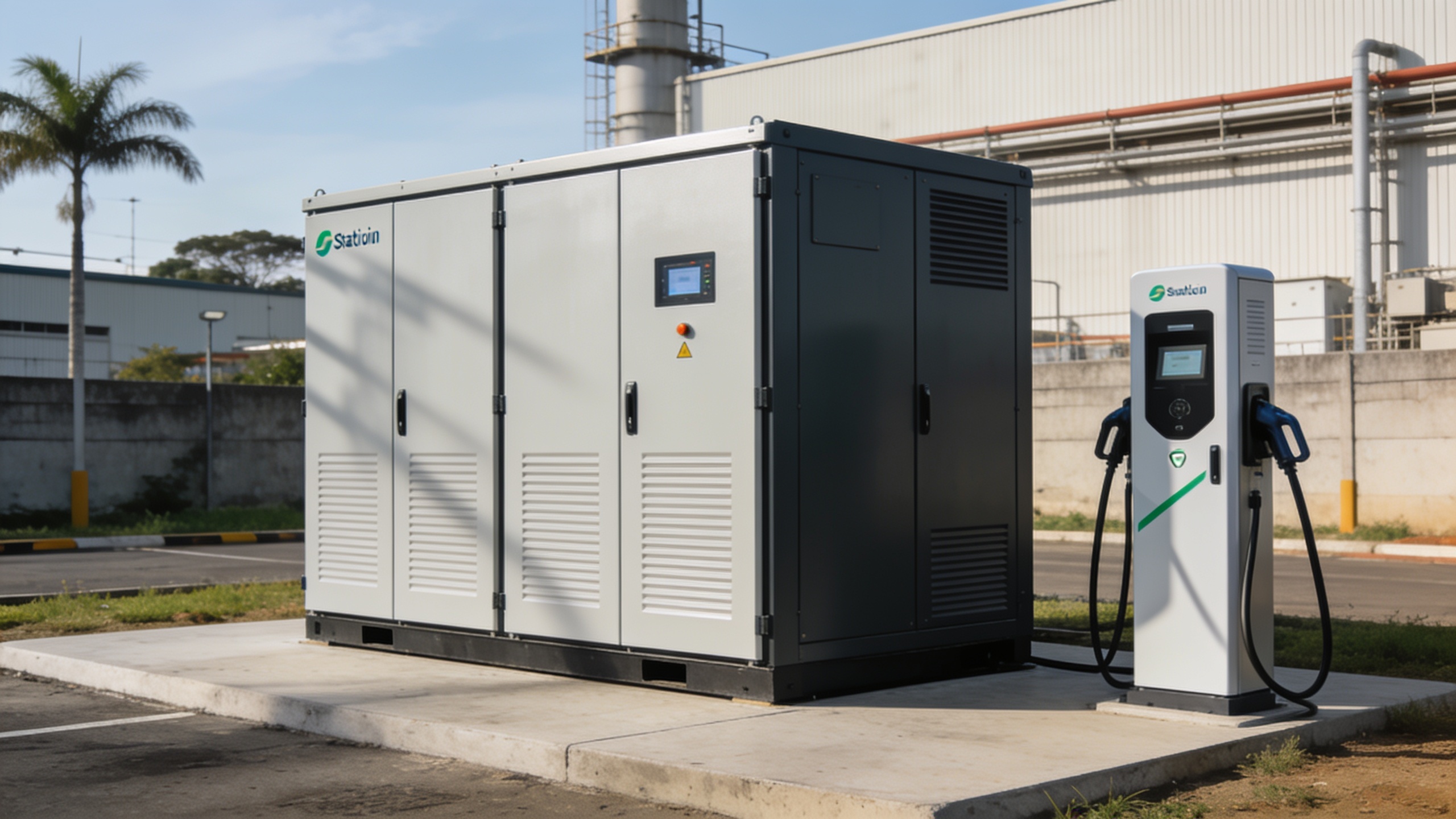

Dá para adiar o transformador novo com gestão de carga ou BESS?

Quando o cliente recebe a proposta de um transformador novo para a estação, a primeira reação costuma ser de susto com o custo e o prazo. Antes de aprovar a obra, vale verificar se a demanda do projeto realmente exige essa potência o tempo todo.

Quantos kVA a sua estação consome de fato no pico?

Um carregador DC de 150 kW não puxa 150 kW de forma constante. Ele opera com potência cheia só enquanto o veículo aceita essa taxa, e a curva cai conforme a bateria se aproxima do limite.

Ainda assim, o dimensionamento do transformador é feito pela potência aparente. Com fator de potência de 0,95, um carregador de 150 kW representa cerca de 158 kVA. Se a estação tiver dois carregadores operando juntos, a demanda chega a aproximadamente 316 kVA, e o próximo tamanho comercial de transformador já fica acima de 300 kVA.

Esse número é o ponto de partida, não a conclusão. A pergunta útil é quantas vezes, no mês, todos os carregadores estarão ligados ao mesmo tempo na potência máxima.

A gestão dinâmica de carga pode trabalhar por você

A gestão dinâmica distribui a potência disponível entre os pontos de recarga conforme a demanda instantânea. Se o limite contratado ou o transformador instalado for de 200 kVA, o sistema reduz a corrente de um carregador quando outro começa a operar em potência alta.

Na prática, ela faz três coisas:

• Limita a demanda total ao valor definido pelo projeto;
• Prioriza veículos por tempo de permanência ou por energia necessária;
• Evita disparos de proteções quando a soma das cargas ultrapassa a capacidade instalada.

O trade-off é direto: o tempo de recarga de alguns veículos aumenta. Para frotas com pernoite ou permanência longa, isso quase não percebido. Para táxis ou logística com giro rápido, precisa entrar na conta.

O que o BESS faz que a gestão sozinha não faz

A gestão de carga corta a potência entregue, mas não cria energia. Um sistema de armazenamento em baterias estacionárias, o BESS, entra nesse ponto: ele guarda energia da rede em horários de demanda baixa e a entrega durante os picos da recarga. Assim, o transformador enxerga uma curva mais achatada. Em projetos que acompanhamos, o BESS costuma ser dimensionado para cortar a parcela que excede a capacidade do transformador existente, e não para atender toda a recarga sozinho. Quem quiser entender a arquitetura e os componentes pode ver a página sobre o BESS industrial.

Esse ganho tem custo. O BESS adiciona baterias, sistema de conversão, controle, espaço, manutenção e uma camada extra de engenharia. Ele só se justifica se a economia gerada pelo corte de picos e pela redução de encargos superar esse investimento ao longo da vida útil.

Quando adiar o transformador faz sentido e quando não faz

A decisão depende de premissas que precisam ser medidas, não estimadas por intuição:

• Estrutura tarifária: a diferença entre demanda na ponta e fora da ponta, e o valor da demanda contratada, definem quanto o corte de pico vale na prática;
• Perfil de uso: sessões concentradas em poucos horários favorecem o BESS; uso espalhado ao longo do dia reduz o benefício;
• Crescimento previsto: se a frota dobrará em dois anos, adiar o transformador apenas posterga a obra;
• Regras da distribuidora: condições de conexão e de demanda seguem as normas da ANEEL e precisam ser confirmadas com a concessionária local.

Sem essas informações, qualquer promessa de retorno é chute. Em alguns casos, a resposta honesta é instalar o transformador correto desde o início e usar a gestão de carga apenas como proteção. Em outros, o BESS compensa e adia a obra. A análise deve ser feita caso a caso, com a curva de carga real da estação.

Quanto custa errar o dimensionamento? Demanda, multa e obra

Ao aprovar a compra de um carregador de 150 kW, a conversa costuma girar em torno do equipamento. O transformador que o alimenta entra na planilha como um item secundário, e isso costuma sair caro. Um dimensionamento errado não aparece de uma vez. Ele se manifesta em três frentes diferentes, cada uma com seu próprio custo.

Demanda contratada alta sem uso real: você paga por capacidade que não usa

Um carregador de 150 kW com fator de potência de 0,95 exige cerca de 158 kVA de capacidade aparente. Esse número precisa ser confrontado com a demanda real da operação, e não com a potência nominal somada de todos os pontos.

Quando o projeto superestima a carga, a empresa contrata uma demanda maior do que consome. Nesse caso, o custo fixo mensal cresce sem contrapartida operacional.

Em projetos que acompanhamos, esse excesso costuma passar despercebido porque a conta não sobe de forma visível. Ele se esconde na linha de demanda e só aparece quando alguém compara a fatura com o histórico de carga.

Ultrapassagem: quando o pico vira multa

O problema inverso é mais delicado. Se a demanda medida ultrapassa o valor contratado, a distribuidora aplica cobrança específica sobre o excedente, conforme as regras tarifárias vigentes da ANEEL.

Em recarga rápida, os picos são previsíveis, mas não uniformes. Dois veículos conectados ao mesmo tempo, somados ao restante das cargas do prédio, podem empurrar a demanda para cima por poucos minutos. Esses minutos bastam para gerar cobrança no mês inteiro.

Obra corretiva: o custo que não entra na proposta

Se o transformador é subdimensionado, a correção raramente é simples. Pode exigir troca de equipamento, ajuste de proteção, revisão de cabeamento e, em alguns casos, nova entrada de energia. Tudo isso segundo as exigências da ABNT NBR 5410 para instalações de baixa tensão e das normas da distribuidora local.

A obra corretiva também tem um custo indireto: a estação fica parada enquanto o serviço é feito. Para a operação, cada dia sem carregadores disponíveis é receita perdida e cliente que busca outra opção.

Como comparar dois cenários antes de aprovar o orçamento

O melhor antídoto é pedir ao fornecedor ou ao projetista dois cenários comparados, com premissas explícitas. Não basta uma proposta com um único valor de transformador.

Peça que cada cenário informe, no mínimo:

• Demanda considerada: simultaneidade de carregadores e carga do restante da instalação;
• Fator de potência e margem adotados no cálculo;
• Custo de demanda contratada projetado com a tarifa atual da sua concessionária;
• Exposição a ultrapassagem em cenários de pico;
• Custo estimado de adequação futura, caso a operação cresça.

Com essa comparação, o CFO enxerga o custo total ao longo de anos, e não apenas o desembolso inicial. O gestor de facilities, por sua vez, consegue avaliar o risco operacional de cada alternativa.

Se a sua instalação já está em planejamento, vale revisar o dimensionamento antes da compra dos equipamentos. Projetos como o da implantação de eletroposto em Belo Horizonte mostram que essa etapa muda bastante o resultado financeiro. Também é possível estruturar essa análise em conjunto, por meio de uma parceria técnica que acompanhe a decisão do início ao fim.

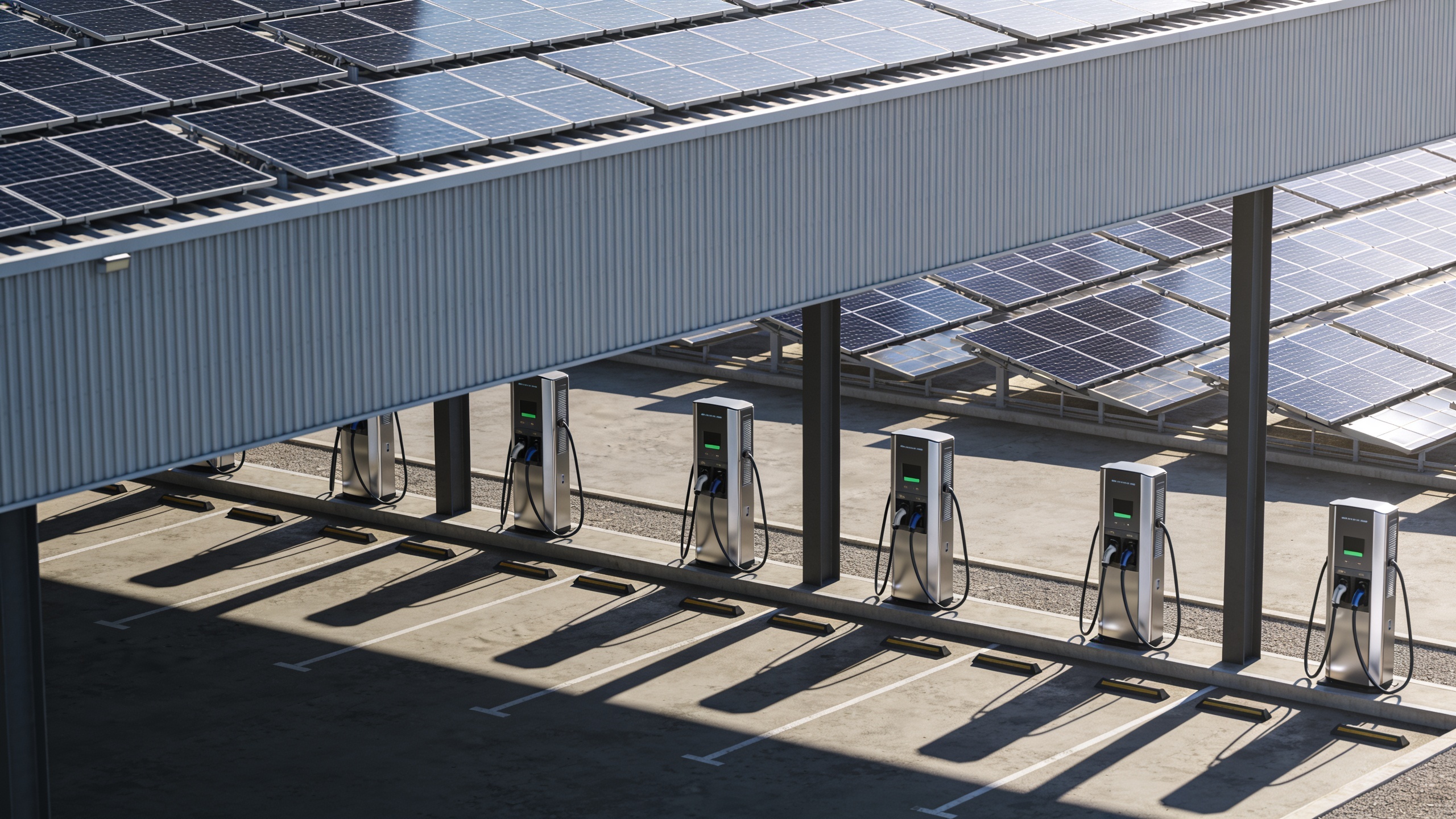

Onde a energia solar entra na conta do transformador?

Quando um projeto junta energia solar e recarga de veículos elétricos no mesmo ponto de conexão, uma dúvida aparece quase sempre: a usina fotovoltaica permite usar um transformador menor? A resposta curta é não. Mas a geração solar muda a forma como o transformador trabalha, e isso merece atenção.

Energia e demanda são coisas diferentes na mesma fatura

Antes de qualquer cálculo, vale separar dois conceitos que costumam se misturar.

Energia é o que se mede em kWh ao longo do mês. É ela que aparece como consumo na conta de luz.

Demanda é a potência solicitada em um instante, medida em kW ou kVA. É ela que define a capacidade que o transformador precisa suportar no pior momento.

Um carregador de 150 kW pode consumir muita energia por mês e, mesmo assim, exigir um transformador dimensionado para o pico de potência, que acontece enquanto o carro está sendo carregado.

Por que o sol não substitui o dimensionamento do transformador

A geração fotovoltaica reduz a energia comprada da distribuidora, principalmente em horários de sol. Porém, ela não garante que a potência máxima da recarga será atendida pela geração naquele instante.

Nas nuvens, à noite ou em dias de baixa irradiação, a rede precisa entregar toda a potência necessária. Por isso, o transformador continua sendo dimensionado para a demanda simultânea prevista, e não para a média de geração solar.

Para um carregador de 150 kW com fator de potência de 0,95, por exemplo, a potência aparente fica em torno de 158 kVA (150 ÷ 0,95). Esse número serve de ponto de partida, e a análise completa depende de outros fatores, como a quantidade de carregadores, a simultaneidade de uso e a carga do restante da instalação.

O que muda na curva de carga com a geração solar

Aqui está o efeito real da combinação. Em horários de sol forte, parte da recarga pode ser atendida pela geração local, e a rede vê uma demanda líquida menor. Em projetos que acompanhamos, isso suaviza o pico diurno e reduz a energia comprada no período.

O cuidado está nas transições. Quando as nuvens passam, a geração cai de forma rápida e a rede precisa compensar em segundos. Se o sistema não foi projetado para isso, o perfil de demanda pode ficar mais irregular do que se imagina.

Também é preciso lembrar que a regra de compensação e o enquadramento da microgeração ou minigeração seguem o marco legal da geração distribuída (Lei 14.300/2022) e as regras da ANEEL. Isso afeta o retorno financeiro, mas não altera a potência que o transformador precisa entregar.

O que avaliar antes de combinar solar e recarga no mesmo projeto

Se a ideia é juntar as duas tecnologias, alguns pontos precisam estar claros desde o início:

• Potência de pico da recarga, com a simultaneidade real dos carregadores, e não apenas a potência nominal somada.
• Capacidade do transformador existente e margem para crescimento de frota.
• Dimensionamento dos circuitos e proteções conforme a ABNT NBR 5410 e as exigências da distribuidora local.
• Comportamento do inversor solar diante de variações rápidas de geração e de carga.
• Exigências de conexão da concessionária para geração distribuída no mesmo ponto.
• Estratégia de recarga, como horários de carregamento e gerenciamento de potência, que pode aproveitar melhor o sol.

Se o seu projeto envolve energia solar e eletroposto, o melhor caminho é tratar os dois sistemas como uma única análise elétrica, e não como projetos separados. Assim, a usina reduz a conta sem esconder um transformador subdimensionado.

Como fechar o projeto sem repetir o orçamento genérico?

Um orçamento genérico costuma trazer um transformador "padrão" e um preço por kVA. O problema é que ele não responde à pergunta que importa: quanta potência o seu ponto de conexão consegue entregar sem sobrecarregar a instalação. Para fechar o projeto com segurança, o gestor precisa conduzir cinco movimentos, nesta ordem.

Por que pedir a ficha técnica em carga nominal?

Muitos fabricantes destacam a potência de saída do carregador, mas a potência de entrada depende da eficiência e do fator de potência. Peça a ficha técnica com os valores em carga nominal, e não em condições ideais ou em potência de pico.

Esse dado é a base de todo o cálculo. Sem ele, qualquer dimensionamento de transformador vira estimativa.

Quanto o ramal atual já consome de fato?

Antes de somar carregadores, meça a demanda do ramal por alguns dias úteis, com analisador de energia ou com os dados de medição da concessionária. Em projetos que acompanhamos, o consumo médio raramente é o problema. O pico do fim de tarde é.

Com a medição em mãos, a folga disponível deixa de ser suposição e passa a ser um número.

Quantos carregadores você vai precisar em 12 e 36 meses?

Dimensionar apenas para o primeiro carregador é o erro mais comum. Trabalhe com dois horizontes:

1. Em 12 meses: quantidade de carregadores com demanda já confirmada.
2. Em 36 meses: quantidade prevista com base na frota, nas rotas ou no crescimento do uso.

Como ilustração, um carregador de 150 kW com eficiência de 95% e fator de potência de 0,95 absorve cerca de 166 kVA na entrada. Dois carregadores simultâneos já ultrapassam 300 kVA antes de qualquer outra carga. Use sempre os valores da sua ficha técnica.

Transformador novo, reaproveitado ou gestão de carga?

Nenhuma das três opções é universalmente melhor. A escolha depende do que a medição e o horizonte de 36 meses mostraram:

• Transformador novo: indicado quando a demanda prevista excede a capacidade atual sem folga suficiente.
• Transformador reaproveitado: viável quando o equipamento tem capacidade adequada, estado comprovado por ensaios e compatibilidade com a tensão do projeto.
• Gestão de carga: limita a potência simultânea dos carregadores e pode adiar a troca do transformador, desde que a operação aceite recarga escalonada.

Se a operação exige recarga rápida no horário de pico, a gestão de carga sozinha dificilmente resolve. Em casos de frota na capital mineira, detalhamos esse cenário em nossos projetos de eletroposto em Belo Horizonte.

Quem assina o dimensionamento responde pelo resultado?

Exija um responsável técnico habilitado, com ART (Anotação de Responsabilidade Técnica) registrada no CREA. A ART foi instituída pela Lei 6.496/1977 e formaliza quem responde tecnicamente pelo projeto.

Peça também que o memorial de cálculo esteja baseado na ABNT NBR 5410, norma de instalações elétricas de baixa tensão, e que a proteção do ramal seja verificada e documentada.

O que fazer amanhã cedo

Ligue para o fornecedor dos carregadores e peça a ficha técnica com potência de entrada em carga nominal, eficiência e fator de potência. Sem esses três números, nenhum orçamento deve ser aprovado.

Em resumo

• Um carregador DC de 150 kW não se dimensiona pela potência de saída: o transformador precisa suportar a potência aparente (kVA) absorvida da rede, que considera a eficiência e o fator de potência do conversor. Na conta prática, esses fatores elevam os 150 kW para algo em torno de 165 a 170 kVA antes de qualquer margem.
• O transformador de 225 kVA é o ponto de partida mais comum: a folga cobre o consumo auxiliar, como climatização, comunicação e iluminação, e uma eventual expansão. A escolha final deve ser validada com a demanda contratada junto à distribuidora.
• Fator de potência e harmônicas alteram o cálculo: conversores operando em carga parcial, sem filtros adequados, aumentam as perdas e a corrente no secundário. O projeto precisa seguir a ABNT NBR 5410 para proteção e dimensionamento de condutores, além das exigências de qualidade da distribuidora.
• Vários carregadores pedem cálculo de simultaneidade, não soma simples: três carregadores de 150 kW não exigem automaticamente 450 kVA. O fator de simultaneidade e o gerenciamento dinâmico de potência (load management) reduzem o transformador necessário e o investimento na rede.
• Feche o escopo elétrico antes de comprar o equipamento: levante a demanda disponível, o ponto de conexão e a previsão de expansão. Em projetos de recarga que acompanhamos, essa etapa evitou trocas de transformador após a obra. Para ver um caso aplicado, conheça nosso projeto de eletroposto em Belo Horizonte.

Perguntas Frequentes

Um carregador de 150 kW precisa de transformador de 150 kVA?

Não necessariamente, e essa é a confusão mais comum. Kilowatt mede a potência ativa que o carregador entrega ao veículo. Kilovolt-ampère mede a potência aparente que o transformador precisa suportar, e ela é sempre maior que a ativa porque inclui o fator de potência e as perdas de conversão. Na prática, um carregador de 150 kW com rendimento e fator de potência típicos puxa algo na faixa de 160 kVA da rede. Um transformador de 150 kVA ficaria no limite, sem folga para aquecimento, variações de tensão ou outro equipamento no mesmo ramal. O caminho mais seguro é partir da ficha técnica do fabricante, confirmar rendimento e fator de potência em carga nominal e escolher o tamanho comercial imediatamente acima, com margem de operação. Esse cálculo é uma estimativa a partir de premissas declaradas. O projeto elétrico com medição do local é quem fecha a decisão.

Qual a diferença entre demanda contratada e demanda medida na conta de energia?

A demanda contratada é o valor de potência que a sua unidade consumidora declara à concessionária para ser disponibilizado. Ela aparece na conta como um custo fixo mensal, independentemente do uso real. A demanda medida é o que o medidor registra em cada intervalo de tempo durante o mês. Quando a demanda medida ultrapassa o valor contratado, a concessionária pode cobrar uma penalidade específica sobre a diferença, e as regras variam conforme a modalidade tarifária e a distribuidora. Para uma estação de recarga, isso importa porque picos de várias recargas simultâneas podem elevar a demanda medida acima do que foi contratado sem que ninguém perceba no dia a dia. Por isso, a escolha do transformador e a configuração de demanda contratada precisam conversar. Antes de fechar o projeto, vale pedir à distribuidora o histórico de demanda do ponto e simular o cenário com os carregadores previstos. Os valores de tarifa

Dá para ligar dois carregadores de 150 kW em um transformador de 300 kVA?

Depende do que você entende por ligar. Com dois carregadores de 150 kW funcionando juntos na potência máxima, a carga aparente estimada fica perto de 320 kVA, acima da capacidade nominal de um transformador de 300 kVA. Se o sistema de gestão de carga limitar o conjunto a algo como 280 kW totais, a conta passa a fechar, mas essa limitação precisa estar programada, testada e documentada. Sem gestão, o transformador opera sobrecarregado nos momentos de pico, o que encurta a vida útil e pode acionar proteções. Em locais com baixa rotatividade de veículos, a simultaneidade real tende a ser menor, mas projetos de frota ou de ponto de alta rotatividade costumam justificar a folga. Todos esses valores são estimativas com premissas declaradas. Antes de decidir, confirme o perfil de uso esperado, a potência real dos equipamentos escolhidos e se a gestão de carga faz parte da entrega do fornecedor.

Transformador a óleo ou seco: qual escolher para uma estação de recarga?

A escolha depende de onde o transformador vai ficar e de quanto espaço e manutenção o local pode oferecer. Transformadores a óleo costumam ser usados ao tempo, em subestações ou áreas externas, porque o líquido isolante ajuda na dissipação de calor e suporta bem variações de carga. Exigem atenção com bacia de contenção, inspeção do óleo e cuidado ambiental em caso de vazamento. Transformadores a seco são indicados para ambientes internos, como subsolos e garagens, porque dispensam o óleo e reduzem o risco de incêndio, mas costumam ter custo inicial maior e exigem ventilação adequada e proteção contra umidade. Em estacionamentos de shoppings, prédios comerciais e garagens de frota, o seco aparece com mais frequência por questões de segurança e aprovação do corpo de bombeiros. Em áreas externas com espaço disponível, o óleo pode ser a opção mais econômica. A decisão deve considerar a norma local, o plano de manutenção

O transformador existente pode ser reaproveitado na instalação de recarga?

Pode, desde que três condições sejam verificadas com dados e não com suposição. A primeira é a potência nominal do equipamento, que precisa ser igual ou maior que a carga estimada com a margem de operação adotada no projeto. A segunda é o estado físico e elétrico, incluindo isolamento, temperatura de operação, histórico de manutenção e, quando aplicável, análise de óleo. A terceira é o carregamento atual do transformador: se ele já opera perto do limite com as cargas existentes, reaproveitar significa criar um gargalo novo. A medição de carga por alguns dias, em horários de pico e fora de pico, mostra a folga real. Em muitos casos, o reaproveitamento funciona quando o transformador está subutilizado e o ramal de baixa tensão é redimensionado. Quando a folga é pequena, a troca ou a combinação com gestão de carga costuma ser mais segura. Tudo deve ser validado pelo responsável técnico com

Um sistema BESS reduz a necessidade de transformador maior?

Em alguns casos sim, mas não é uma troca automática. Um sistema de armazenamento em baterias estacionárias pode fornecer energia nos momentos de pico de demanda, de modo que a rede enxerga uma carga menor. Com isso, o transformador pode ser dimensionado para uma demanda média mais baixa, o que pode evitar a troca por um modelo maior. O ganho depende de vários fatores: tamanho do banco de baterias, perfil de recargas ao longo do dia, tarifa de demanda e custo do próprio sistema de armazenamento. Se o pico de recarga dura poucos minutos e acontece com pouca frequência, o banco pode ser pequeno e barato. Se a estação opera durante horas com potência alta, o dimensionamento precisa ser maior e o retorno fica mais difícil de justificar. A análise deve comparar três cenários: transformador maior sem BESS, transformador menor com BESS e gestão de carga apenas. Assim o decisor

Quem faz o dimensionamento e quanto tempo leva a obra da recarga?

O dimensionamento elétrico deve ser feito por profissional habilitado, com responsabilidade técnica registrada no conselho profissional por meio de Anotação de Responsabilidade Técnica. Esse profissional analisa a carga, a demanda, o ramal, a proteção e o aterramento, e emite o projeto que vai para aprovação. Quando a potência solicitada exige ampliação da rede ou nova conexão, a distribuidora local faz a análise de acesso, e esse trâmite tem prazo próprio que varia por região e por complexidade. Depois da aprovação, entram a obra civil, a instalação do transformador, o comissionamento do carregador e os testes. O prazo total depende mais da análise da concessionária e da disponibilidade de equipamentos do que da instalação em si. Por isso, o cronograma deve começar pelo levantamento de carga e pelo protocolo de acesso, não pela compra do carregador. Confirme com o fornecedor e com a distribuidora antes de prometer uma data à diretoria.
